焊接鋼管直徑_焊接鋼管直徑尺寸規格表

大家好，今天我來給大家講解一下關于焊接鋼管直徑的問題。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓一起來看看吧。

文章目錄列表:

1.DN100焊接鋼管是多少英寸？
2.鋼管尺寸DN25與SC25區別

焊接鋼管直徑_焊接鋼管直徑尺寸規格表

DN100焊接鋼管是多少英寸？

DN100焊接鋼管是4英寸。

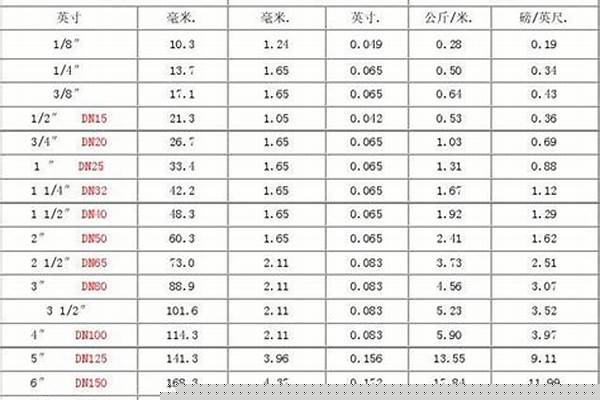

工程管徑對照表（常用） ? 1 英寸=25.4毫米 =8英分。 ?

2分管 DN8、 4分管 DN15、 ?6分管 DN20、 ?1_管 DN25 。

1.2′ DN32 、 1.5′ DN40 、 ?2′ DN50 ?、 2.5′ DN65。 ?

3′ DN80、 4′ DN100 ?、 ?5′ DN125、 ?6′ DN150。

8′ DN200、 ?10′ DN250、 ?12′ DN300。

GB/T50106-2001 ?DN15,DN20,DN25是外徑。四分管和六分管的直徑。

1、DN是指管道的公稱直徑，注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。

2、De主要是指管道外徑，一般采用De標注的，均需要標注成外徑X壁厚的形式。

3、D一般指內徑。 ?

4、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。 ?

5、管徑的表達方式應符合下列規定： ?鑄鐵管和球墨鑄鐵管、鍍鋅鋼管、焊接鋼管都是用DN來表示的，稱為管道的公稱直徑。

鋼管尺寸DN25與SC25區別

焊管型號是15(1/2")，其中15就是它的內徑為15mm。焊管的規格型號按英寸一般有： 1/2"， 3/4" ，1" 1 ，1/2"，等。型號是15(1/2")，其中15就是它的內徑為15mm。焊接鋼管又稱焊管，是有接縫的鋼管，是將鋼板或帶鋼卷取成形后焊接制成的鋼管，一般為定尺6米。?

焊接鋼管生產工藝簡單、生產效率高、品種規格多、設備投資少，但強度一般低于無縫鋼管。?在實際生產和應用中，焊管常按焊接方式分為直縫焊管和螺旋焊管兩種。

焊管分類補充

普通碳素鋼電線套管（GB/T3640-88）是工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。直縫電焊鋼管（YB242-63）是焊縫與鋼管縱向平行的鋼管。一般來說分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管。

承壓流體輸送用螺旋縫埋弧焊鋼管（SY5036-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，用雙面埋弧焊法焊接，用于承壓流體輸送的螺旋縫鋼管。

內容參考：百度百科-焊管

1、尺寸大小不同：DN25表示所用管道的規格(直徑)25mm，沒有標使用材質。CS25表示其使用的是焊接鋼管直徑是25mm。

2、材質不同：DN、SC是厚壁鍍鋅鋼管，鍍鋅層也比較厚，一般用在重要的商場明配管以以及消防類配管。

3、簡寫代表內容不同：C代表穿薄電線管敷設，SC代表焊接鋼管， RC代表水煤氣鋼管，25代表管直徑，SC25直線運動軸承，直線滑塊。

4、SC是導線穿焊接鋼管敷設時采用的標注，國家標準圖集《建筑電氣工程設計常用圖形和文字符號》（00DX001）中的規定：SC—表示導線穿焊接鋼管敷設。SC（run in welded steel conduit）

5、《中家標準:管道元件DN(公稱尺寸)的定義和選用(GB/T1047-2005代替GB/T1047-1995)》對DN系列的數值進行了簡化，即刪去了原標準中ISO6708：1995未列入的公稱尺寸，例如：DN3、DN90、DN950等。

擴展資料：

1、鋼管按制管材質（即鋼種）可分為：碳素管和合金管、不銹鋼管等。
