焊接鋼管厚度怎么算_焊接鋼管厚度怎么算的

大家好，今天我來為大家詳細地一下關于焊接鋼管厚度怎么算的問題。我對這個問題的總結和歸納，希望能對大家有所幫助。

文章目錄列表:

1.焊管壁厚
2.鋼管重量怎么算的？
3.焊接鋼管壁厚對照表

焊管壁厚

國標厚度以以以及下差點的市場都有,各個規格的焊管最薄壁厚的一般如下

DN15*O.5

DN20*0.7

DN25*0.8

DN32*0.8

DN40*0.8

DN50*0.8

DN65*1.0

DN80*1.0

鋼管重量怎么算的？

焊接鋼管規格表

日期：2010-8-13 作者：劉磊

焊接鋼管規格表：2010-4-19 壁 厚／mm

O．5 0.6 0.8 1.0 1.2 1.4 1.5 1.6 1.8 2．O 2.2 2.5 2.8 3.0 3.2 3.5

鋼管的理論質量

焊接鋼管規格表：壁 厚／mm

O．5 0.6 0.8 1.0 1.2 1.4 1.5 1.6 1.8 2．O 2.2 2.5 2.8 3.0 3.2 3.5

鋼管的理論質量／(kg／m)

5 O．055 0.065 O．083 O．099

8 0.092 O．109 O．142 O．173 O．201

10 0.117 O．139 0.181 0.222 0.260

12 0.142 O．169 O．221 O．271 O．320 O．366 O．388 0.410

13 O．183 0.241 0.296 O．343 0.400 O．425 0.450

14 0.198 O．260 O．321 O．379 O．435 O．462 O．489

15 O．123 0.280 O．345 0.408 O．470 O．499 O．529

16 O．228 O．300 O．370 0.438 0.504 O．536 O．568

17 0.243 O．320 O．395 O．468 0.359 O．573 O．608

18 0.257 0.339 O．419 O．497 O．573 0.610 0.647

19 O．272 O．359 0,444 0.527 0.608 O．647 O．687

20 0.287 0.379 O．469 O．556 O．642 O．684 O．726 0.808 0.888

21 0.399 0.493 0.586 0.677 O．721 O．765 0.852 0.937

22 O．418 O．518 O．616 O．7U O．758 O．805 O．897 0.986 1.074

25 O．477 O．592 O．704 0.815 O．869 O．923 1.030 1.134 1.237 1.387

28 O．537 O．666 O．793 0.918 O．980 1.0412 1.163 1.282 1.400 1.572 1.740

30 0.576 O．715 0.852 0.987 1.054 1.121 1.252 1.381 1.508 1.695 1.878 1.997

32 O．764 0.911 1.065 1.128 1.199 1.341 1.480 1.617 1.1819 2.016 2.145

34 O．814 O．971 1.125 1.202 1.278 1.429 1.578 1.725 1.942 2.154 2.293

37 O．888 1.059 1.229 1.313 1.397 1.562 1.726 1.888 2.127 2.361 2.515

外徑

／mm 壁 厚／mm

O．5 0.6 O.8 1．O 1.2 1.4 1.5 1.6 1.8 2．O 2.2 2,5 2.8 3.0 3.2 3.5

鋼管的理論質量／(kg／m)

38 0.912 1.089 1.264 1.350 1.436 1.607 1.776 1.942 2.189 2.430 2.589 2.746 2.978

40 O．962 1.148 1.333 1.424 1.515 1.696 1.874 2.051 2.312 2.569 2.737 2.904 3.150

45 1.09 1.30 1.5l 1.61 1.71 1.92 2.12 2.32 2.62 2.91 3.11 3.30 3.58

46 1.33 1.54 1.65 1.75 1.96 2.17 2.38 2.68 2.98 3.18 3.38 3.668

48 1.38 1.6l 1.72 1.83 2.05 2.27 2.48 2.81 3.12 3.33 3.54 3.84

50 1.44 1.68 1.79 1.91 2.14 2.37 2,59 2.93 3.26 3.48 3.69 4．Ol

5l 1.47 1.71 1.83 1.95 2.18 2.42 2.65 2.99 3.33 3.55 3.77 4.10

53 1.53 1.78 1.90 2.03 2.27 2.52 2.76 3.11 3.47 3.70 3.93 4.27

54 1.56 1.82 1.94 2.07 2.32 2.56 2.81 3.17 3.54 3.77 4.01 4.36

60 1.74 2.02 2.16 2.30 2.58 2.86 3.14 3.54 3.95 4.22 4.48 4.88

63.5 1.84 2.14 2.29 2.44 2.74 3.03 3.33 3.76 4.19 4.48 4.76 5.18

65 2.35 2.50 2.81 3.11 3.41 3.85 4.29 4.59 4.88 5.31

70 2.37 2.70 3.03 3.35 3.68 4.16 4.64 4.96 5.27 5.74

76 2.76 2.94 3.29 3.65 4.00 4.53 5.05 5.40 5.74 6.26

80 2.90 3.09 3.47 3.85 4.22 4.78 5.33 5.70 6.06 6.60

83 3．OI 3.2l 3.60 3.99 4.38 4.96 5.54 5.92 6.30 6.86

89 3.24 3.45 3.87 4.29 4.71 5.33 5.95 6.36 6.77 7.38

95 3.46 3.69 4.14 4.59 5.03 5.70 6.37 6.8l 17.24 7.90

101.6 3.70 3.95 4.43 4.91 5.39 6.11 6.82 7.29 7.76 8.47

102 3.72 3.96 4.45 4.93 5.41 6.13 6.85 7.32 7.80 8.50

焊接鋼管壁厚對照表

鋼管重量的計算不同鋼管類型、外徑、壁厚和長度等參數可能會有所不同，下面為你常見鋼管重量的計算。

1. 焊接鋼管重量計算：

焊接鋼管每米的重量（kg/m）= [(外徑-壁厚)×壁厚]×0.0248

2. 精密冷拔無縫鋼管重量計算：

精密冷拔無縫鋼管每米的重量(kg/m)=外徑(mm)×外徑(mm)×0.02466÷4÷1000×長度(m)

3. 鍋爐管重量計算：

鍋爐管每米的重量(kg/m)=[(外徑-壁厚)×壁厚+壁厚×0.6]×0.0248×1000

各種類型鋼管計算公式中均包含空氣和水的體積，會存在誤差。需要對重量有更高的要求，可以考慮特殊工藝或設備來減小誤差。在進行實際操作時，應具體情況挑選合適的計算公式，并確認材料規格和質量符合相關標準。

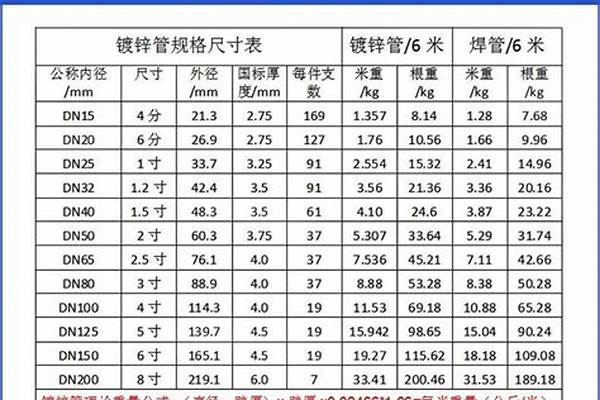

焊接鋼管壁厚對照表如下：

擴展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點在419°C，沸點908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點鋅形成“液體金屬脆化”。

鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應力作用下而產生裂紋。焊接角焊縫，T形接頭的角焊縫最容易產生穿透裂紋。

鍍鋅鋼焊接時，坡口表面以以及邊緣處的鋅層，在電弧熱作用下，產生氧化、熔化、蒸發以至揮發出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點較高，約1800°C，若在焊接過程中參數偏小，將引起ZnO夾渣，同時。由于Zn成為脫氧劑。

產生FeO-MnO或FeO-MnO-SiO2低熔點氧化物夾渣。由于鋅的蒸發，揮發出大量的白色煙塵，對人體有、傷害作用，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準備與一般的低碳鋼是相同的，需要注意的是要認真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當，一般60~65°，要留有的間隙，一般為1.5~2.5mm；為了減少鋅對焊縫的滲透，在焊之前，可將坡口內的鍍鋅層清除以后再焊。

在實際工作中，采用了集中打坡口，不留鈍邊工藝進行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應鍍鋅鋼管的基體材質選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的層焊縫時，盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時，同樣在層盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫。

其是先將焊條端部向前移出約5~7mm左右，當使鋅層融化后再回到原來位置繼續向前施焊。再橫焊和立焊時，如選用短渣焊條如J427，咬邊傾向會很小;采用前后往返運條技術，更可以得到無缺陷的焊接質量。
