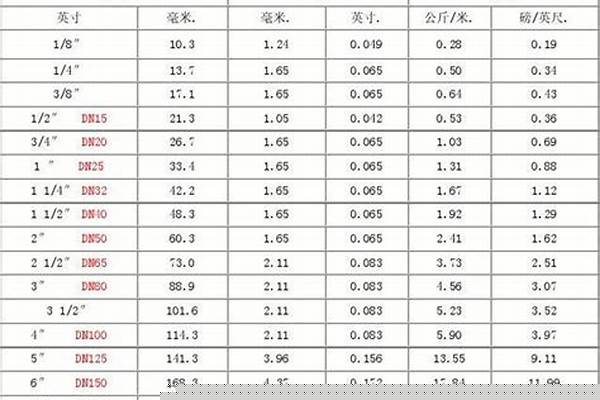

焊接鋼管公稱直徑和外徑對照表_焊接鋼管公稱直徑和外徑對照表圖片

文章來源：http://m.wis-dom.com.cn 發布時間：2024-04-22 17:11:12 瀏覽次數：23

好久不見了各位，今天我想跟大家探究一下關于“焊接鋼管公稱直徑和外徑對照表”的問題。你還不了解這方面的內容，這篇文章就是為你準備的，請跟我一起來探索一下。

文章目錄列表:

1.管道公稱直徑與外徑對照表
2.管徑的表示
3.dn15是幾分
4.鋼管尺寸標準

焊接鋼管公稱直徑和外徑對照表_焊接鋼管公稱直徑和外徑對照表圖片

管道公稱直徑與外徑對照表

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個皮厚）

但也不完全相等，大致差不多，取整就行。φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

管徑的表示

pe管dn是指管道的公稱直徑，de主要是指管道外徑。

dn是指管道的公稱直徑。

注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；一般來說用來描述鍍鋅鋼管，它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

四寸管：4英寸：DN100；

De主要是指管道外徑。

一般采用De標注的，均需要標注成外徑X壁厚的形式；

經常用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

……

習慣于使用DN來標注焊接鋼管，在不涉以以及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

兩種常用金屬材料的連接方式不外乎：絲扣連接以以及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

注意：是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

dn15是幾分

1、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）；在涉以以及壁厚的情況下也可以使用De來標注。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注如下：DN20 De25 2.5mmDN25 De32 3mmDN32 De40 4mmDN40 De50 4mm……

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑壁厚表示（如De108 4、De159 4.5等）；對無縫鋼管或有色金屬管道，應標注“外徑壁厚”。例如φ108 4，φ可省略。

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

4、塑料管材，管徑宜按產品標準的表示；一般來說塑料管是按照外徑表示，實際施工過程中簡略稱呼的20、25、32等管道均是指De，而不是DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

擴展資料

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：這既不是外徑也不是內徑。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑壁厚的形式，例De25 3。

3、D一般指管道內徑。

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）;

5、φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如φ25 3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑壁厚”。

例如φ108 4，φ可省略。、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示為管外徑壁厚。例如φ60.5 3.8。

6、DN為Nominal diameter意思是公稱直徑。

7、De為eternal diameter意思是外徑。

百度百科-管徑

鋼管尺寸標準

4分。

國標公稱直徑的單位為mm，美標閥門公稱直徑的單位為in(英寸)，1英尺=12英寸，1英寸=8英分。英制俗稱，英制管螺紋規格，公制DN規格，管子外徑。對應關系如下：

1、1分＝1/8寸＝DN6；

2、2分＝1/4寸＝DN8；

3、3分＝3/8寸＝DN10；　

4、4分＝1/2寸＝DN15 ；　

5、6分＝3/4寸＝DN20；

6、8分＝ 1 寸＝DN25；

“4分”是英制管道直徑長度的叫法，即1/2英寸．等于公制的12.7mm。國際上金屬管道供水系統的應用標準是歷史上的大英帝國在鼎盛時期制定的，這種標準的尺寸是以英寸為基礎的。相關標準內的管螺紋（絲扣）和水龍頭標準一直沿用至今，而且沿用口語也多用“四分管”、“六分管”、“一寸管”等。

擴展資料：

管徑的表達方式應符合下列規定：

1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑D表示；

4、塑料管材，管徑宜按產品標準的表示；

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

建筑排水用硬聚氯乙烯管材規格用dn（公稱外徑）×e（公稱壁厚）表示（G19278-2003熱塑性塑料管材、管件以以及閥門通用術語以以及其定義）給水用聚丙烯（PP）管材規格用dn×e表示（公稱外徑×壁厚）。

百度百科-4分管

常用鋼管尺寸是：2.5、3.0、3.5、4.0、4.5、5.0、6.0、7.0、8.0、9.0、10.0、12.0。

鋼管分為無縫鋼管和焊接鋼管。無縫鋼管生產過程是將實心管坯或鋼錠穿成空心的毛管，然后再將其軋制成所要求尺寸的鋼管。采用的穿孔和軋管不同，就構成了生產無縫鋼管的不同。

焊接鋼管生產過程是將管坯(鋼板或帶鋼)彎曲成管狀，再把縫隙焊接起來成為鋼管。因采用的成型和焊接不同，就構成了生產焊接鋼管的不同。
