力興電子丨LXZC-07七合一測試系統圓滿完成500kV主變試驗紀實
提供者： 來源： 時間：2026-04-03
近日，力興電子技術團隊攜LXZC-07多合一變壓器綜合測試系統，赴某500kV變電站開展預防性試驗工作。LXZC-07集直阻測試、有載分接開關測試、變比組別測試、短路阻抗測試、定量消磁、介損測試、絕緣電阻測試于一體，一套設備覆蓋七大項目。該系統大幅減少頻繁拆接測試線的繁瑣操作，有效提升現場工作效率。
試驗過程與結果
根據現場試驗安排，本次試驗針對500kV/250MVA主變，重點完成了直流電阻、短路阻抗、定量消磁、介損四項主要試驗，驗證了LXZC-07多合一變壓器綜合測試系統在復雜工況下的測試能力與數據穩定性。
試驗地點：某500kV變電站
試驗時間：2026年3月

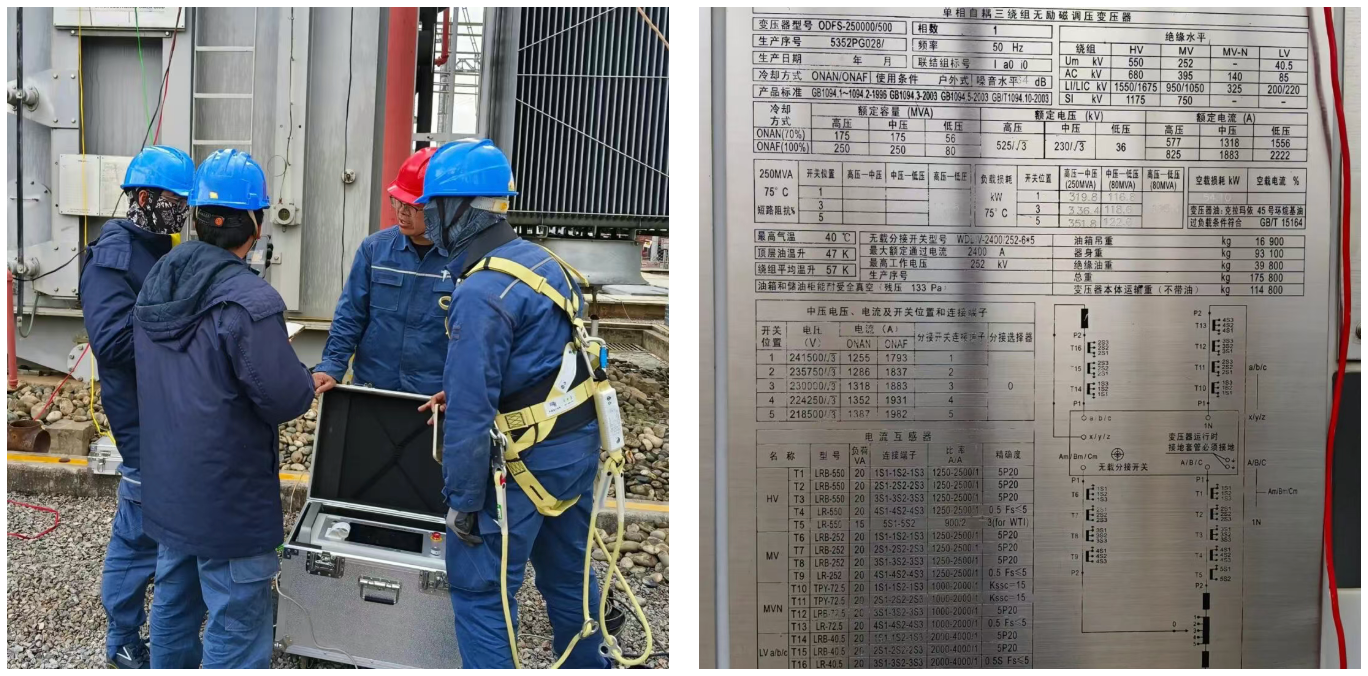

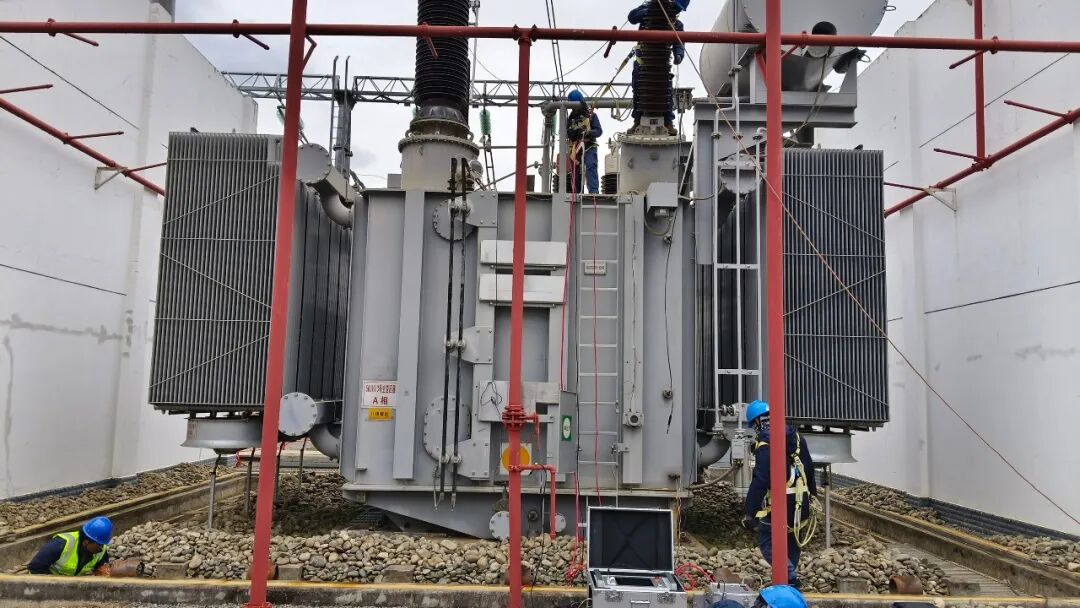

主變信息：ODFS-250000/500，容量250MVA

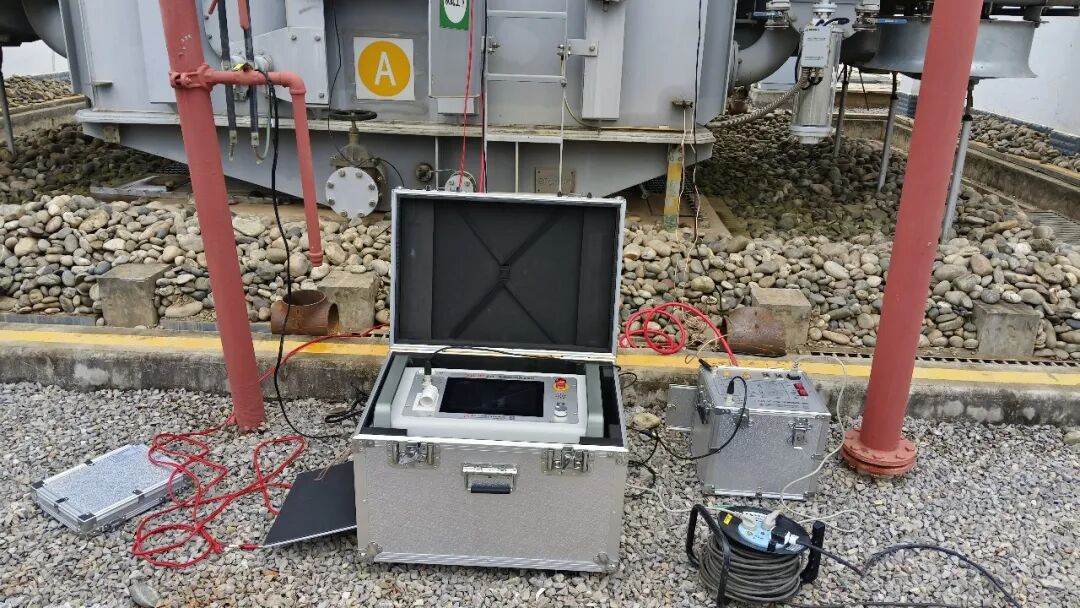

核心設備：力興多合一變壓器綜合測試系統LXZC-07

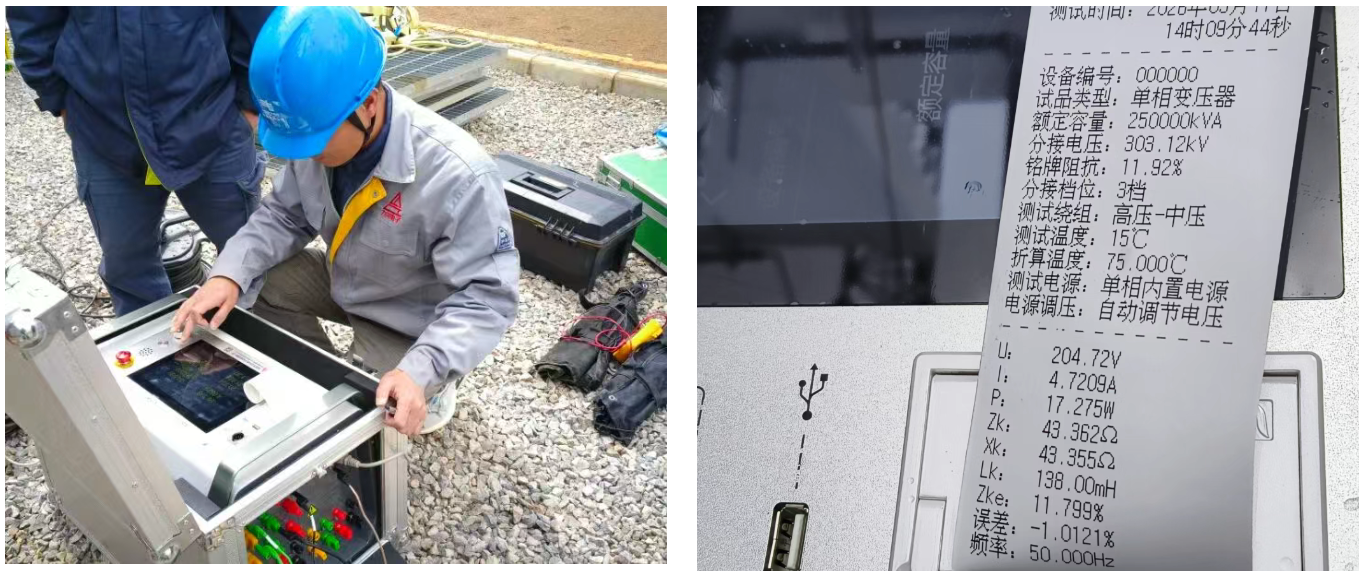

1、短路阻抗測試
使用儀器內置電源，分別完成了高—中、高—低、中—低繞組的短路阻抗測量。整個測試過程數據穩定，測量結果均符合規范要求。

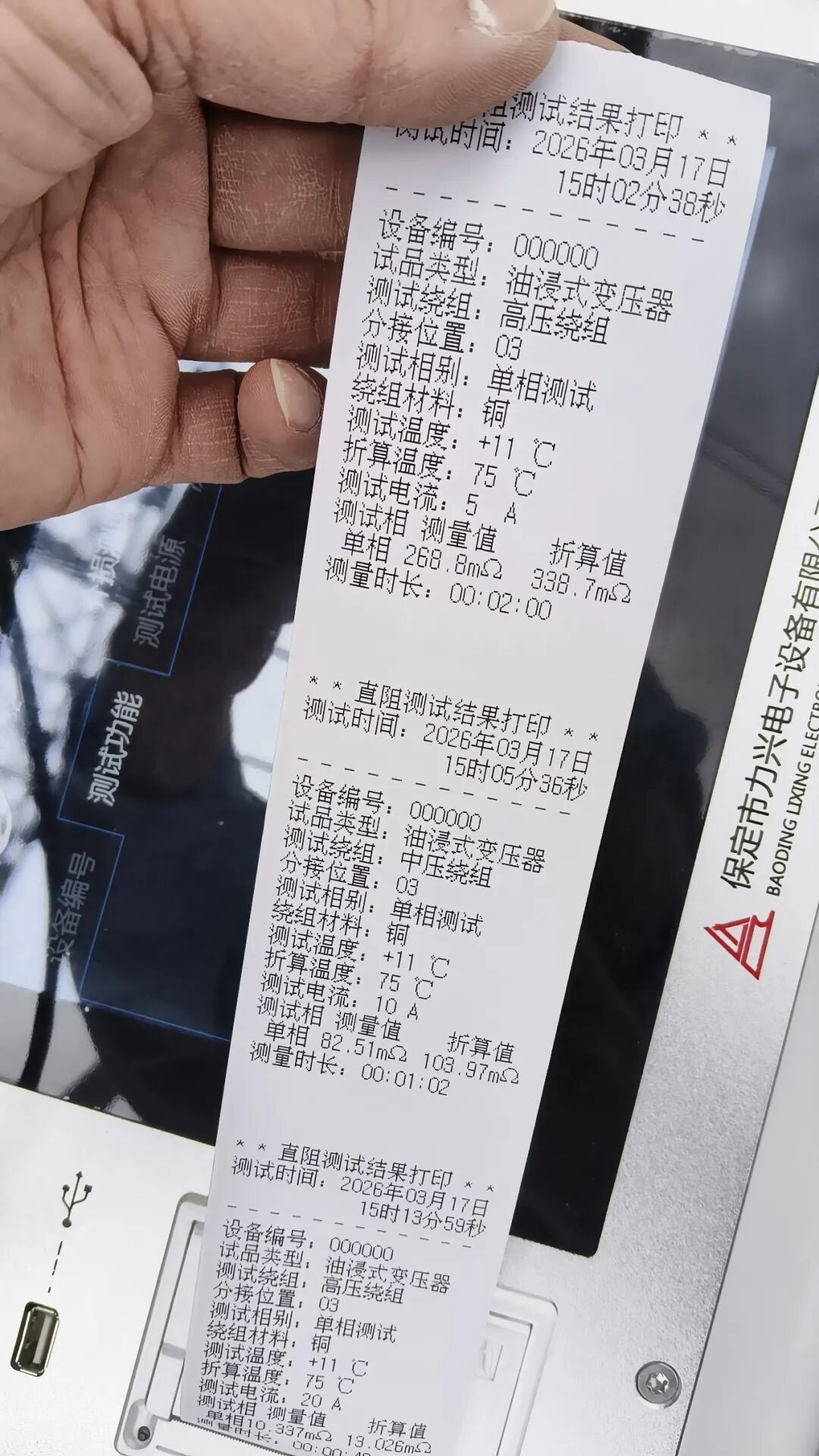

2、直流電阻測量
面對500kV電壓等級的變壓器，LXZC-07可輕松完成高、中、低三側繞組的直流電阻測試，測量數據正常，經折算后與歷史數據高度吻合。

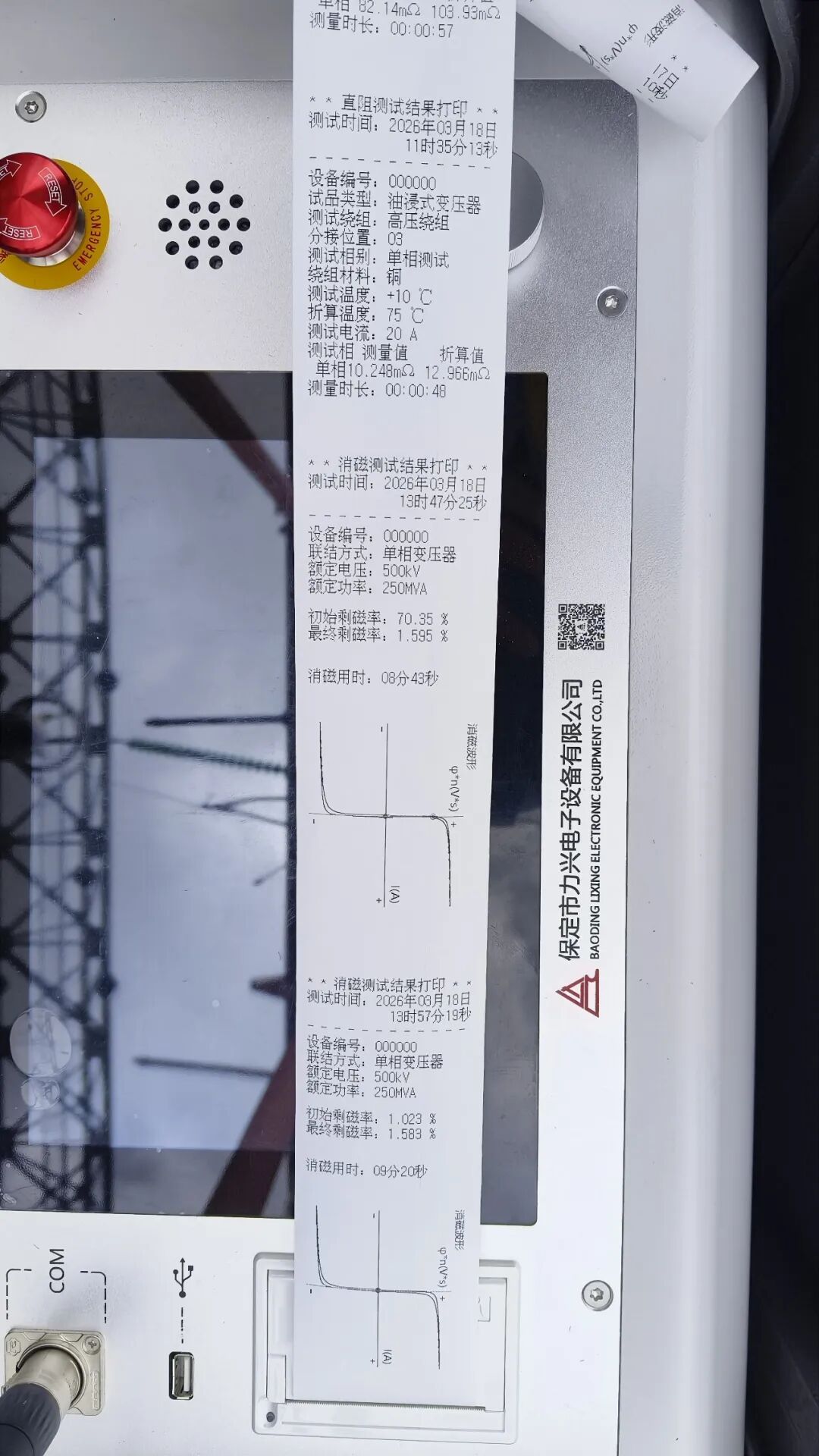

3、消磁功能
本次消磁試驗數據清晰，效果顯著。針對2#主變的消磁過程如下：
第一次消磁：初始剩磁率70.35%，消磁后降至1.595%；
第二次消磁：檢測初始剩磁率1.023%（與第一次最終值吻合），最終剩磁率1.583%。系統不僅消磁效果徹底，且具備剩磁檢測功能，整個消磁過程可視、可控。

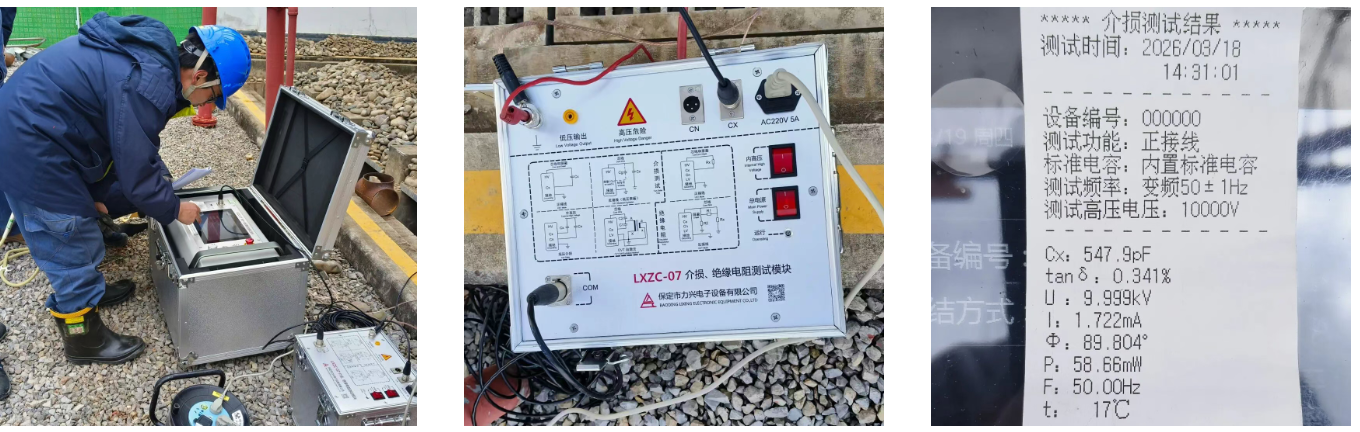

4、介損試驗
利用介損絕緣電阻模塊，對主變壓器高、中、低壓套管進行了介損試驗。測量結果與歷史數據相符，準確反映了套管絕緣的介電損耗情況。
（注：在本次現場介損試驗中，團隊嚴格執行高壓試驗安全規范。特別值得注意的是，在進行低壓套管介損測量時，高、中壓套管會產生反向高電壓，現場操作人員務必保持足夠的安全距離并落實防范措施。）
【客戶反饋】
在試驗期間，LXZC-07憑借其高度集成的特點，得到了現場班組人員的高度認可。
班組人員表示：「這是第一次接觸多合一綜合測試儀器。相比以往需要搬運多臺單功能儀器，多合一系統極大簡化了試驗流程，非常方便實用。」
本次500kV變電站的現場試驗，是對力興LXZC-07多合一變壓器綜合測試系統的一次全面檢閱。從試驗數據來看，該系統在直流電阻、短路阻抗、消磁、介損等核心功能上表現穩定、數據準確，完全滿足500kV電壓等級變壓器的試驗要求。
力興電子成立23年來，始終致力于為電力行業提供更高效、更集成的測試解決方案，以扎實的技術和務實的服務，助力電網安全運行。
